Viršįtampis, taip pat žinomas kaip pereinamoji įtampa, reiškia momentinį viršįtampią, kuris viršija įprastą darbinę įtampą. Iš esmės viršįtampis yra intensyvus pulsas, atsirandantis vos per kelias milijonines sekundės dalis. Galimos viršįtampių priežastys yra sunki įranga, trumpieji jungimai, galios perjungimas arba dideli varikliai. Gaminiai su viršįtampių slopinimo įrenginiais gali veiksmingai sugerti staigius didelės energijos pliūpsnius, apsaugodami prijungtą įrangą nuo pažeidimų.
Ⅱ,Viršįtampių charakteristikos
Viršįtampio trukmė yra labai trumpa, paprastai mikrosekundžių skalėje. Kai atsiranda viršįtampis, įtampos ir srovės amplitudė du kartus viršija normaliąją vertę. Dėl greito indo įkrovimoĮdėkite filtro kondensatorių, didžiausia srovė yra daug didesnė nei pastovios būsenos įvesties srovė. Maitinimo šaltiniai turėtų apriboti viršįtampio lygius, kuriuos gali atlaikyti kintamosios srovės jungikliai, lygintuvų tilteliai, saugikliai ir EMI filtrų komponentai. Pakartotiniai perjungimo ciklai neturi pažeisti maitinimo šaltinio arba sukelti saugiklio perdegimo esant kintamosios srovės įvesties įtampai.
Ⅲ,Pagrindinė žaibo bangų klasifikacija (pagal IEC 61000-4-5 tarptautinį standartą)
Apsaugos nuo žaibo viršįtampio lygį visų pirma apibrėžia atviros{0}grandinės bandymo įtampa, kuri yra pagrindinis rodiklis, matuojant elektroninės įrangos gebėjimą atlaikyti momentinius aukštos{1} įtampos smūgius. Konkretūs lygiai ir atitinkamos įtampos yra šios:
|
Apsaugos lygis |
Atvirosios-grandinės įtampa (kV) |
Tipiški taikymo scenarijai |
|
1 lygis |
0.5 |
Mažos-rizikos aplinka (pvz., kontroliuojamos laboratorijos, gerai-ekranuota patalpų įranga) |
|
2 lygis |
1.0 |
Mažos-rizikos aplinka (pvz., kontroliuojamos laboratorijos, gerai-ekranuota patalpų įranga) |
|
3 lygis |
2.0 |
Pusiau-lauko / sudėtingos patalpų aplinkos (pvz., komercinė įranga, pramoniniai valdymo įrenginiai ne-atvirose vietose) |
|
4 lygis |
3.0 |
Lauko / didelės{0}}rizikos aplinka (pvz., lauko ryšių įranga, pramoniniai įrenginiai, tiesiogiai veikiami elektros tinklo svyravimų) |
|
X lygis |
4.0 |
Ypatingi ekstremalūs scenarijai (pvz., įranga šalia aukštos -tampos pastočių, tam skirti įrenginiai perkūnijos-atspariose vietose) |
IV. Bendrieji maitinimo adapterių žaibo viršįtampių reikalavimai
Remiantis pramonės standartais (IEC 61000-4-5), maitinimo adapterių apsaugos nuo žaibo viršįtampių reikalavimai skiriasi įvairiais scenarijais:
Pagrindiniai patalpų scenarijai (pvz., įprasti buitiniai įkrovikliai, biuro įrangos adapteriai): paprastai reikalinga 1,0–2,5 kV apsauga, kad būtų išvengta nedidelių tinklo svyravimų arba netiesioginių žaibo trukdžių.
Scenarijai su pirmine apsauga nuo viršįtampių (pvz., komerciniai elektroniniai įrenginiai, tinklo adapteriai): reikalinga iki 6 kV apsauga, kad atlaikytų artimo nuotolio netiesioginius žaibo smūgius ar stiprius tinklo trikdžius.
Ekstremalūs specialūs scenarijai (pvz., lauko bazinės stotys, įranga šalia aukštos-įtampos zonų): reikia pritaikytos 10 kV ar didesnės apsaugos, o tai atitinka nišinę didelę-kaštų paklausą, viršijančią pagrindinius pramonės reikalavimus.
V. Pagrindiniai Topow maitinimo adapterių pranašumai: pranokti pagrindinius standartus su visapusiška-scenarijaus aukšta apsauga

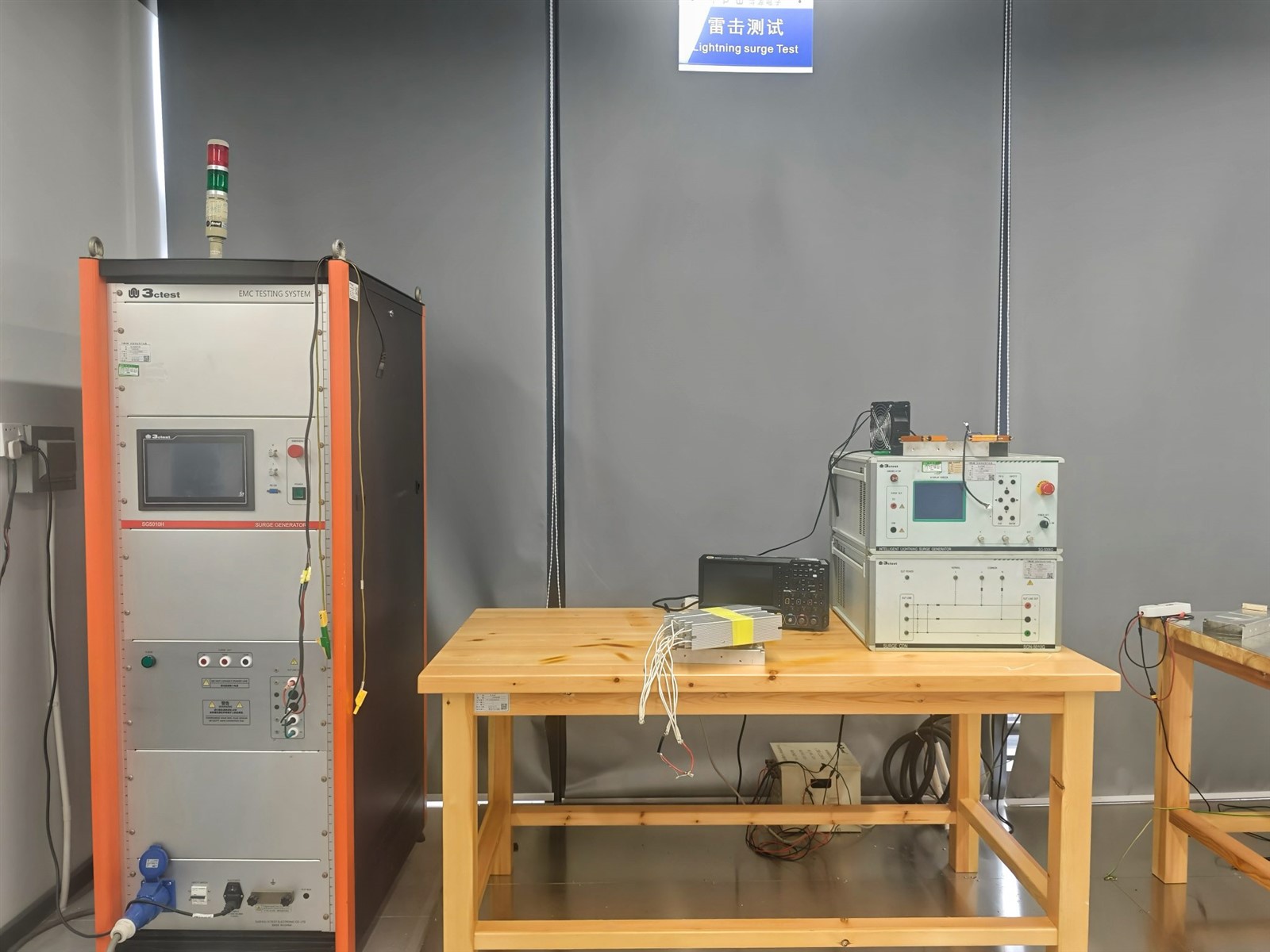

Shenzhen Topow Electronics Co., Ltdspecializuojasi MTTP ir maitinimo adapterių gamyboje, laikantis griežtų kokybės standartų. Visiems gaminiams atliekami išsamūs patikimumo bandymai, įskaitant IEC/EN 61000-4-5 (atsparumas viršįtampiams 4/6kV), atsparumas įtampai, izoliacijai ir terminiams ciklams, užtikrinant jų saugumą ir stabilumą įvairiose sudėtingose elektros aplinkose.
- 4 kV apsauga: be vargo susidoroja su didelės{1}} rizikos lauke ir pramoninėmis sąlygomis
Palyginti su daugumos pramonės produktų 2,0-2,5 kV apsaugos riba, mūsų gaminių 4 kV galia tiesiogiai atitinka aukšto-dažnio didelės rizikos scenarijų, pvz., lauko įrangos (pvz., lauko ekranų, įkrovimo stočių) ir pramoninių valdymo įrenginių, poreikius. Tai efektyviai sumažina netiesioginius žaibo smūgius daugelyje regionų ir žymiai sumažina gedimų skaičių dėl viršįtampio.
- 6kV apsauga: viskas-viename{2}}sprendimas, pakeičiantis „Adapterio ir išorinės viršįtampio apsaugos“ sąranką
Pagrindinė 6kV apsauga dažnai priklauso nuo „adapterio + išorinės apsaugos nuo viršįtampių (SPD)“ derinio, kuris padidina išlaidas, apsunkina montavimą ir gali sumažinti apsaugos efektyvumą dėl suderinamumo problemų. Mūsų gaminiuose yra įmontuotos-6 kV labai integruotos apsaugos grandinės, todėl nereikia papildomų komponentų. Jie yra tiesiogiai taikomi komercinėse serverių patalpose, tinklo ryšio įrangoje ir civiliniuose įrenginiuose, kuriuose yra perkūnija{6}}, todėl taupomos išlaidos ir padidinamas sistemos patikimumas.
- Platus scenarijaus suderinamumas: nuo pramoninio iki komercinio, nereikia kelių{0}}specifikacijų pasirinkimo
Dauguma gamintojų reikalauja atskirų modelių, skirtų 2,5 kV (buitinei), 4 kV (pramoninei) ir 6 kV (komercinei) apsaugai, todėl klientai turi turėti kelias specifikacijas. Mūsų gaminiai apima 4kV–6kV apsaugos diapazoną, o vienas modelis atitinka visus scenarijus nuo pramoninės lauko iki komercinės aukštos apsaugos, supaprastina tiekimo grandinės valdymą ir sumažina atsargų spaudimą.
- Puikus stabilumas: subalansuotas dizainas, užtikrinantis aukštą apsaugą ir mažą klaidingą suveikimą
Kai kurie aukštos{0}}apsaugos produktai susiduria su „didesnės apsaugos įtampos, dėl kurios įprastomis sąlygomis sukelia klaidingą suveikimą“, sutrikdo įrenginio veikimą. Naudodami specialius viršįtampių aptikimo mikroschemas ir daugialypės -pakopų apsaugos grandinės konstrukciją, mūsų gaminiai užtikrina aukštą 4kV–6kV apsaugą, tuo pačiu užtikrindami „nulinį klaidingą vertinimą“ dėl įprastų tinklo svyravimų, balansavimo apsaugos efektyvumą ir veikimo stabilumą.
