Produkto pristatymas:

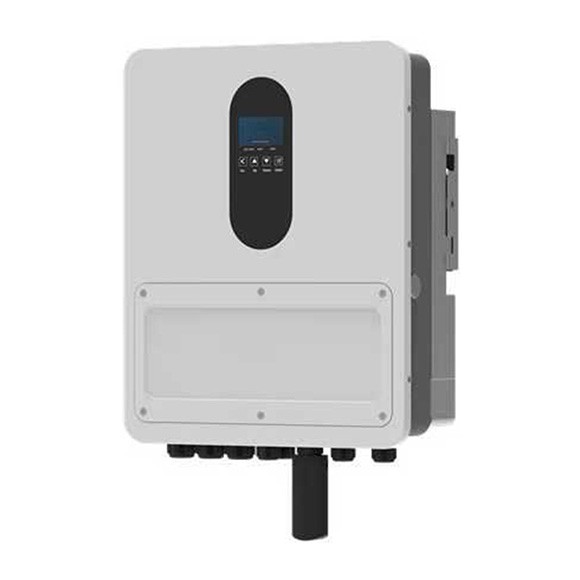

6kw išjungtas tinklo keitiklis naudoja pažangius valdymo algoritmus, kad įdiegtų integruotą energijos valdymo sistemą fotovoltinėse ir energijos kaupimo sistemose, kad valdytų ir optimizuotų energijos srautą. Dienos metu PV sistemoje generuojamą energiją naudoja apkrovos, o energijos perteklius kaupiamas akumuliatoriuose. Naktį, kai nėra saulės energijos, akumuliatoriuose sukaupta energija gali būti iškrauta į apkrovas. Išjungtas-tinklo keitiklis turi ir HMI, ir LED vietinio stebėjimo bei EMS sistemos nuotolinio planavimo funkcijas, puikiai prisitaikant prie apkrovos ir tinklelio. Tuo tarpu geras techninės įrangos dizainas leidžia efektyviai susidoroti su įvairiomis sudėtingomis taikomųjų programų aplinkomis, o sistemos veikimas yra saugesnis, patikimesnis, ekonomiškesnis ir labiau prisitaikantis prie aplinkos.
mūsų gaminių pranašumai
1,7 karto didesnė už maksimalią MPPT įvesties galią; tam tikromis sąlygomis palaiko iki 2 kartų didesnę PV įvesties galią.
Maksimali MPPT įvesties srovė 28A, palaikanti kelias lygiagrečiai sujungtų fotovoltinių plokščių eilutes.
Dvi kintamosios srovės išėjimai su išmaniuoju apkrovos valdymu.
Konfigūruokite iki 6 keitiklių lygiagrečiai, kad sudarytumėte vieną-fazę arba 9 keitiklius, kad sudarytumėte trijų-fazių
IP66 apsaugos klasė.
Palaiko{0}}be akumuliatoriaus veikimo režimą
1,5 karto didesnė tinklelio įvestis, palyginti su-teikimo technologija.
5 metų garantija / 10 metų aptarnavimas (pasirinktinai).
Pagrindinė sistemos architektūra
Toliau pateiktoje iliustracijoje parodytas pagrindinis šio įrenginio pritaikymas. Taip pat reikėjo, kad šie įrenginiai veiktų visiškai:
● Generatoriaus arba komunalinio tinklo
●PV moduliai
6kw išjungtas tinklo keitiklis suderina tvirtą veikimą su patogiu vartotojui-stebėjimu (LCD + Alps Cloud APP), todėl jis idealiai tinka profesionaliems įrenginiams, kur itin svarbus energijos patikimumas.
Populiarus Žymos: 6kw išjungtas tinklo keitiklis, Kinija 6kw išjungto tinklo keitiklio gamintojai, tiekėjai, gamykla
Gaminio specifikacija
|
Modelis |
TPH6LS |
|
Baterijos tipas |
Ličio-jonų ir švino-rūgštis |
|
Nominali akumuliatoriaus įtampa |
48Vdc |
|
Akumuliatoriaus įtampos diapazonas |
40-60Vdc |
|
Maks. Įkrovimo / iškrovimo srovė |
120 / 135A |
|
Priverstinis pažadinimas{0}}PV |
TAIP |
|
Maks. PV prieigos galia |
12000W |
|
Maks. MPPT įvesties galia |
10200W |
|
Maks. Įvesties įtampa |
500Vdc |
|
Nominali įvesties įtampa |
370Vdc |
|
MPPT įtampos diapazonas |
60 ~ 450 VDC |
|
MPPT skaičius / stygų per MPPT |
1/2 |
|
Maksimali įvesties srovė per MPPT |
28A |
|
Maks. Trumpojo jungimo srovė per MPPT |
35A |
|
Nominali tinklo įtampa |
220/230/240±5 %Vac |
|
Įvesties įtampos diapazonas |
90~280Vac |
|
Vardinis tinklo dažnis |
50/60 Hz |
|
Maksimali įvesties srovė |
40A |
|
Visiškas harmoninis iškraipymas |
<3% (of nominal power) |
|
Nominali išėjimo galia |
6000W |
|
Nominali išėjimo srovė |
27A |
|
Vardinis išėjimo dažnis |
50/60±0,1 %Hz |
|
Perkrovos galimybė |
1min@101-110%;10s@110%-150%; |
|
Perjungimo laikas (ms) |
10 ms kompiuterinei įrangai, 20 ms buitinei įrangai |
|
Visiškas harmoninis iškraipymas |
<3% |
|
Maks. Efektyvumas |
97.00% |
|
MPPT sekimo efektyvumas |
99.90% |
|
Integruota |
Nuolatinės srovės poliškumo atvirkštinio prijungimo apsauga, kintamosios srovės išvesties apsauga nuo viršįtampių, šiluminė apsauga, kintamosios srovės išvesties apsauga nuo viršįtampių, kintamosios srovės išvesties trumpojo jungimo apsauga, nuolatinės srovės komponentų stebėjimas, apsauga nuo per didelės įtampos apkrovos, maitinimo tinklo stebėjimas, įžeminimo gedimo aptikimas, apsaugos nuo viršįtampių lygis |
|
Apsauga nuo viršįtampių |
II TIPAS (DC), II TIPAS (AC) |
|
Virš įtampos kategorija |
OVC II (DC), OVC III (AC) |
|
Darbinė temperatūra ( laipsniai ) |
-40~+60(Sumažėjimas virš 45 laipsnių) |
|
Matmenys [P*A*G] |
395 * 485 * 156 mm |
|
Svoris (kg) |
14.5 |
|
Inverterio topologija |
Ne{0}}izoliuotas |
|
Aušinimas |
Protingas aušinimas |
|
Aukštis (m) |
Mažiau nei arba lygus 3000 |
|
Apsaugos lygis |
IP66 |
|
Bendravimas |
RS232 / RS485 / CAN / Sausas kontaktas / Išorinis akumuliatorius NTC / Lygiagretusis ryšys / WIFI (pasirinktinai) |
|
Garantija |
5 Metai |
|
Saugos standartai |
IEC 62109-1:2010, EN 62109-1:2010, IEC 62109-2:2011, EN 62109-2:2011 |
|
EMC standartai |
EN IEC 61000-6-1:2019;EN IEC 61000-6-3:2021;EN IEC 61000-3-11:2019;EN61000-3-12:2011 |
|
Efektyvumo standartas |
IEC 61683:1999 |
