Kaip išspręsti EMI triukšmą perjungiamuose maitinimo adapteriuose

Perjungiamojo maitinimo adapterio įvestyje yra dviejų tipų EMI triukšmas: bendrasis-režimo triukšmas ir diferencinio-režimo triukšmas. EMI triukšmas, esantis tarp kintamosios srovės įvesties linijų (100–240 V) ir įžeminimo, vadinamas įprastu -režimo triukšmu. Jis gali būti laikomas trikdžių signalu, perduodamu kintamosios srovės įvesties linijomis su vienodu potencialu ir ta pačia faze. Kita vertus, EMI triukšmas, esantis tarp kintamosios srovės įvesties linijų, vadinamas diferencinio-režimo triukšmu, kuris gali būti vertinamas kaip trikdžių signalas, perduodamas esant 180-laipsniu fazių skirtumui tarp kintamosios srovės įvesties linijų. Bendrojo-režimo triukšmas yra trukdžių srovė, tekanti iš kintamosios srovės įvesties linijų į žemę, o diferencinio-režimo triukšmas yra trukdžių srovė, tekanti tarp kintamosios srovės įvesties linijų. Praleidžiamas EMI triukšmas bet kurioje perjungimo maitinimo adapterio įvesties linijoje gali būti pavaizduotas bendruoju-režimu ir diferencialiniu režimu, o šie du EMI triukšmo tipai gali būti traktuojami kaip nepriklausomi EMI šaltiniai, kurie turi būti slopinami atskirai.

220V/50Hz kintamosios srovės elektros tinkluose ir 115V/400Hz kintamosios srovės generatoriuose yra įvairių tipų galios triukšmo. Elektros linijos yra pagrindinis kelias, per kurį EMI patenka į elektroninę įrangą ir iš jos išeina. Per elektros linijas trikdžiai iš tinklo gali patekti į perjungiamą maitinimo adapterį, sutrikdydami jo normalų veikimą. Panašiai perjungiamojo maitinimo adapterio sukuriami trukdžiai gali būti perduodami atgal į tinklą per elektros linijas, sukeldami trikdžius kitiems prie tinklo prijungtiems elektros prietaisams. Norint išvengti abiejų scenarijų, perjungiamojo maitinimo adapterio įvestyje turi būti įdiegtas žemųjų dažnių-filtras. Šis filtras leidžia prasiskverbti tik į įrangos veikimo dažnius (50 Hz, 60 Hz arba 400 Hz), tuo pačiu žymiai sumažindamas aukštesnio{13}}dažnio trikdžius. Šio tipo filtrai, specialiai sukurti maitinimo adapterio gaminiams perjungti, yra vadinami EMI įvesties filtru.

Perjungiamo maitinimo adapterio EMI filtras slopina diferencialinio{0}}režimo ir bendrojo -režimo trikdžius. Tačiau dėl grandinės struktūros skirtumų diferencinio-režimo ir bendrojo-režimo trukdžių slopinimo lygis skiriasi. Todėl techninės filtro specifikacijos apima diferencinio-režimo įterpimo praradimą ir bendrąjį-režimo įterpimo praradimą. Nebent konkrečiai nurodyta, kad tai leidžiama naudoti be įžeminimo, visi galios filtrai turi būti įžeminti, nes bendrojo -režimo apėjimo kondensatoriai EMI filtre veikia efektyviai tik tada, kai yra įžeminti.

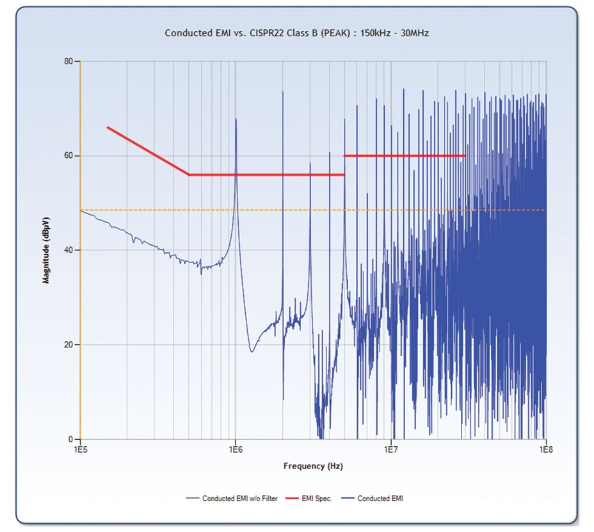

Pats perjungimo maitinimo adapteris taip pat yra EMI trikdžių šaltinis. Maitinimo konvertavimo metu perjungimo maitinimo adapteris veikia perjungimo būsenoje, todėl jis yra stiprus EMI triukšmo šaltinis. Sukurtas EMI triukšmas apima platų dažnių diapazoną ir yra didelio intensyvumo. Šis EMI triukšmas taip pat teršia elektromagnetinę aplinką dėl spinduliuotės ir laidumo, taip paveikdamas normalų kitų elektroninių prietaisų veikimą.

Be galios konvertavimo grandinės, perjungimo maitinimo adapterio vidinę struktūrą sudaro pavaros grandinės, valdymo grandinės, apsaugos grandinės ir įvesties / išvesties lygio aptikimo grandinės. Šios grandinės daugiausia sudarytos iš bendrosios paskirties{1}} arba specializuotų integrinių grandynų. Kai EMI triukšmas veikia analogines grandines, jis pablogina signalo perdavimo signalo -ir -triukšmo santykį. Sunkiais atvejais perduodamas signalas gali būti perpildytas EMI triukšmo, todėl normalus veikimas tampa neįmanomas. Kai EMI triukšmas paveikia skaitmenines grandines, grandinė gali užšalti arba nustoti veikti, o tai gali sukelti elektroninio įrenginio gedimą. Maitinimo triukšmo filtro naudojimas gali veiksmingai užkirsti kelią maitinimo adapterio gedimui dėl išorinių elektromagnetinio triukšmo trukdžių.

Dalis EMI triukšmo, sklindančio iš perjungiamojo maitinimo adapterio įvesties, gali atsirasti išvestyje. Šis triukšmas gali sukelti įtampą maitinimo adapterio apkrovos grandinėje ir sukelti grandinės gedimus arba trikdyti signalo perdavimą. Šių problemų taip pat galima išvengti naudojant triukšmo filtrus. Galios filtro funkcijos apima:

1. Neleisti išoriniam elektromagnetiniam triukšmui trukdyti paties maitinimo adapterio valdymo grandinei.

Pjovimo paviršiai ant vertikalaus galinio frezavimo antgalio (skirti frezavimui) yra jo šonuose, skirti pjauti horizontaliai, jo gale yra grąžtas (skirtas gręžti), skirtas pjauti vertikaliai žemyn.. pastebėsite, kad galinis frezas paprastai turi plokščią antgalio galą.

2. Neleisti išoriniam elektromagnetiniam triukšmui trukdyti prie maitinimo adapterio prijungtai apkrovos įrangai.

3. Paties maitinimo adapterio generuojamo EMI slopinimas.

4. Kitų įrenginių generuojamo ir per maitinimo adapterį perduodamo EMI slopinimas.
