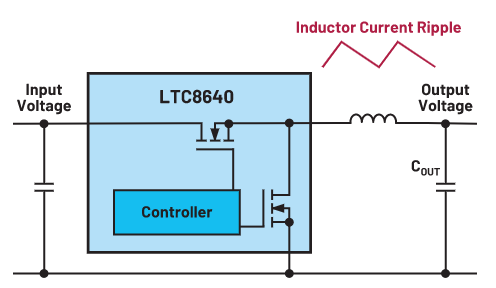

1. Perjungiamųjų įrenginių perjungimo veiksmas: įjungiant ir išjungiant perjungiamuosius įrenginius (pvz., MOSFET, IGBT) perjungiamajame maitinimo šaltinyje sukuriami aukšto{1}}dažnio įtampos ir srovės pokyčiai. Šie pokyčiai perduodami per maitinimo šaltinio išvestį, formuojant bangavimą. Kuo didesnis perjungimo dažnis, tuo didesnis pulsacijos dažnis.
2.Išėjimo filtro kondensatoriaus ESR ir ESL: išėjimo filtro kondensatoriaus lygiavertė serijinė varža (ESR) ir lygiavertė serijos induktyvumas (ESL) sukelia įtampos svyravimus kondensatoriaus įkrovimo ir iškrovimo procesų metu ir taip sukelia pulsaciją. Didesnės ESR ir ESL reikšmės sukelia didesnį bangavimą.
3. Įvesties įtampos svyravimai: Įėjimo įtampos svyravimai veikia išėjimo įtampą per perjungiamojo maitinimo šaltinio perdavimo funkciją, todėl išėjimo įtampa svyruoja. Įėjimo įtampos svyravimai gali atsirasti dėl tinklo svyravimų arba kitų apkrovų pokyčių.
4. Apkrovos srovės pokyčiai: dėl greitų apkrovos srovės pokyčių išvesties filtro kondensatorius greičiau įkrauna ir išsikrauna, todėl padidėja pulsacija. Kuo greičiau keičiasi apkrovos srovė, tuo didesnis pulsavimas.
5. Elektromagnetiniai trukdžiai (EMI): perjungiami maitinimo šaltiniai veikimo metu sukuria elektromagnetinius trukdžius. Šie trukdžiai gali būti perduodami per maitinimo šaltinio išvestį, formuojant bangavimą. EMI šaltiniai apima įrenginių perjungimą ir transformatorių nuotėkio induktyvumą.
6.Valdymo kilpos nestabilumas: jei perjungiamojo maitinimo šaltinio valdymo kilpa yra netinkamai suprojektuota, tai gali sukelti išėjimo įtampos svyravimus arba svyravimus, kurie gali pasireikšti kaip pulsacija. Valdymo kontūro nestabilumas gali atsirasti dėl grįžtamojo ryšio tinklo vėlavimo arba netinkamo kompensavimo tinklo projektavimo.
Perjungiamojo maitinimo šaltinio bangavimo mažinimo metodai
1. Optimizuokite perjungimo įrenginių pavaros grandinę: optimizuodami perjungimo įrenginių pavaros grandinę, galima sumažinti perjungimo nuostolius ir perjungimo laiką, taip sumažinant pulsaciją.
2.Pasirinkite filtrų kondensatorius su mažu ESR ir mažu ESL: Pasirinkus filtravimo kondensatorius su mažu ESR ir mažu ESL, sumažėja įtampos svyravimai, atsirandantys kondensatoriaus įkrovimo ir iškrovimo procesų metu, taip sumažinant pulsaciją.
3. Padidinkite išvesties filtro kondensatoriaus talpą. Išėjimo filtro kondensatoriaus talpos padidinimas padeda slopinti išėjimo įtampos svyravimus ir taip sumažinti pulsaciją.
4. Naudokite LC filtrą: LC filtro pridėjimas prie išvesties gali dar labiau susilpninti aukšto -dažnio pulsaciją ir sumažinti išėjimo įtampos pulsaciją.
5.Optimizuoti valdymo kilpos dizainą: optimizuojant valdymo kontūro dizainą, pagerinamas valdymo kilpos stabilumas ir reakcijos greitis, o tai sumažina išėjimo įtampos svyravimus ir pulsaciją.
6. EMI ekranas ir filtras: EMI ekranavimo ir filtravimo technikų įgyvendinimas sumažina elektromagnetinių trukdžių poveikį išėjimo įtampai ir taip sumažina pulsaciją.
